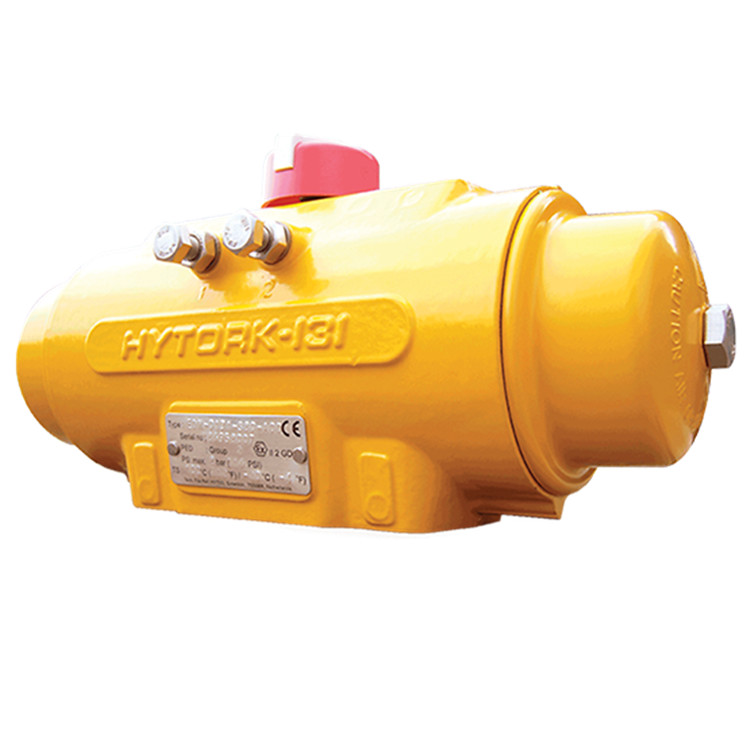

Hytork XL系列齒條齒輪執行機構采用模塊化設計，可現場從雙作用轉換為彈簧回復，反之亦然。12 種尺寸的執行機構設計用于自動化常用的四分之一轉閥門，如球閥、蝶閥和旋塞閥。Hytork XL 傳動器具有許多增加可靠性的特點。其堅固耐用的重型全涂層閥體由高強度 LM25 鋁鑄件制成，可防止凹痕、沖擊或疲勞造成的損壞。

Hytork XL 帶有 unitque SAFEKEY 系統，在內部加工的鍵槽中使用柔性不銹鋼鑰匙SAFEKEY 可以防止外部污染，并去除點加載造成的應力集中

執行器內部采用 CEREMIGARD 防腐蝕保護，這是一種類似陶瓷的三氧化二鋁（Al₂O₃）表面處理

端蓋和外殼的粉末涂層表面處理是標準配置，可提供額外的保護，防止侵蝕性環境的影響

所有運動部件均由長久潤滑的長壽命 DURASTRIP 軸承保護，以減少摩擦并延長循環壽命

鍍有鈷鋅的鋼制小齒輪可防止腐蝕，并具有獨特的止動設計

NAMUR 安裝（VDE/VDI 3845）可實現各種附件安裝硬件的標準化

Hytork XL 執行器小齒輪驅動裝置的制造符合 ISO 5211 標準，采用星形驅動，為直接安裝到閥門上提供了額外的靈活性和簡便性

大型內部空氣通道很大限度地提高了閥門的運行速度，并通過減少潛在的堵塞增加了可靠性

可視位置指示器的設計使指示一目了然，并可輕松從跨線指示轉換為同線指示

雙向行程擋塊可輕松設置閥門行程，防止閥門過早出現故障

超大齒條和小齒輪齒形設計可促進全齒嚙合通過減少應力和齒輪齒嚙合，延長齒輪齒的使用壽命

XL 彈簧的設計和制造不斷裂嵌套設計可在活塞上提供平衡的同心力

1 NAMUR 安裝

2 CERAMIGARD

3 大型內部空氣通道

4 DURASTRIP 軸承

5 ISO 5211 安裝墊

6 附件安裝孔

7 可視位置指示器

8 抗腐蝕小齒輪

9 雙向行程止動器

10 齒條和小齒輪設計

11 端蓋

12 彈簧組件

13 SAFEKEY 系統

14 鑄件標識

可選高溫和低溫選項

產地：美國

動力源：氣動

產品類型：氣動齒條和小齒輪推桿

執行：四分之一圈

符合認證：ROHS3、REACH、ATEX、PED 和機械指令、SIL3 IP66/67

控制類型：開/關、定位、調節、ESD

閥門類型：球閥、蝶閥、旋塞閥和其他轉舌式閥門

標準工作溫度：-4 至 +212 ℉；-20 至 +100 ℃

扭矩：12 種規格

工作壓力：19 至 3232 Nm；167 至 28500 磅英寸

工作壓力：高達 8.3 bar / 120 psi

加工、工業、商業、住宅市場服務
