變送器通過 RTD 溫度探頭或熱電偶（雙熱電偶）采集溫度。變送器也可采集標準信號。通過熱電阻溫度探頭進行連接，連接方式有兩線制、三線制或四線制。

高電隔離信號

通用輸入，適用于大量傳感器和標準信號

可在設備上或通過帶設置程序的 USB 接口進行直觀操作和配置

RS485 接口 Modbus RTU 和繼電器輸出限值（可選）

智能附加功能，如Min/Max拖動指示器、工作時間計數器和輸出模擬

符合 DIN EN 61508 標準的 SIL 2 / SIL 3 和符合 ISO 13849 標準的 PL c/d（選配）

RTD 溫度探頭的傳感器匹配

客戶定制線性化

高電流信號分離

服務和運行時間計數器

可在顯示屏上檢索連接圖

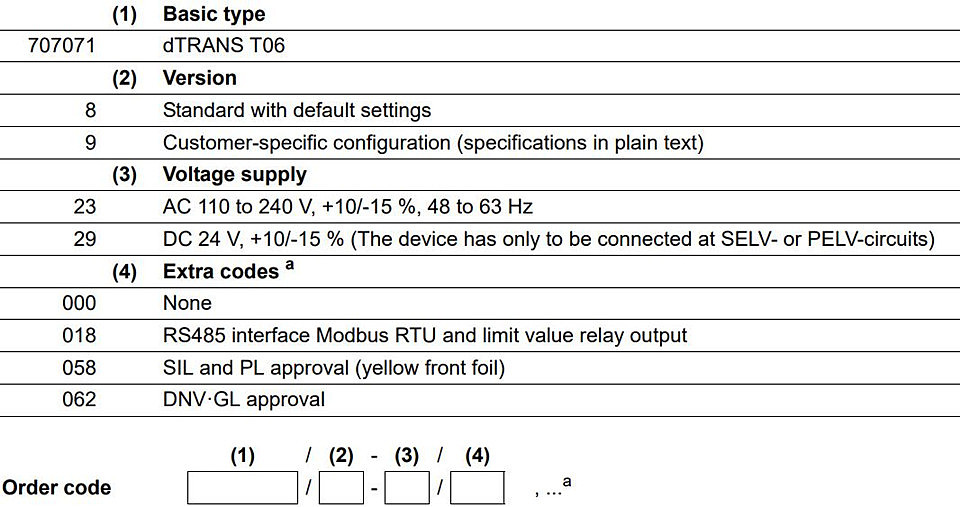

(1) 基本型TRANS T06 Junior；707071 dTRANS T06

(2) 版本；8 標準，帶默認設置；9 客戶定制配置（純文本規格）

(3) 電源電壓

23 交流 110 至 240 伏，+10/-15 %，48 至 63 赫茲

29 DC 24 V，+10/-15 % （設備只能連接在 SELV 或 PELV 電路上）

(4) 額外代碼 a

000 無

018 RS485 接口 Modbus RTU 和限值繼電器輸出

058 SIL 和 PL 認證（黃色前箔）

062 DNV-GL 認證

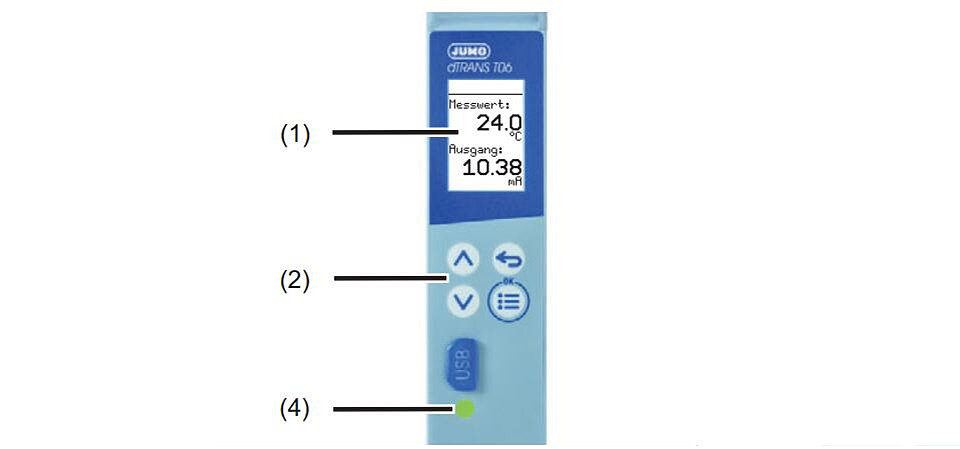

(1) 液晶顯示屏，黑/白色，帶背景照明 64x96 像素

(2) 4 個按鍵，用于操作設備

(4) 發光二極管

設置程序 dTRANS T06 系列，多語種，訂購號：00668006

uSB 電纜 A 型連接器至 Micro-B 型連接器，長 3 米，訂購號：00616250

用于安裝導軌的螺釘固定端夾，訂購號：00528648

產地：德國

環境溫度影響：≤ ±0.005 %/K (偏差 22 ℃)

測量電流：< 0.3 mA

傳感器線路電阻：≤ 3 線制和 4 線制電路中每線 50 Ω；≤ 2 線制電路中 100 Ω內阻

導線補償：3 線制電路中不需要。在 2 線制電路中，可通過輸入固定的線路電阻在軟件中進行引線補償。

其他功能：也可以 ℉ 為單位編程；基本傳感器類型可通過傳感器系數進行更改（例如，將 Pt50 改為 Pt100）

環境溫度影響：≤ 22 ℃ ±0.005 %/K 偏差，另外還有冷端精度

測量范圍起點/終點：可在限制范圍內自由編程，步長為 0.1 K

冷端：Pt1000 內部，恒溫器（固定恒定值），可調節

參考點精度（內部）：±1 K

參考點溫度（固定值）：-20 至 +80 ℃ 可調

特殊功能：也可用 ℉ 編程

電阻變送器：Max 10 kΩ

連接類型 電阻變送器：3 線連接

傳感器線路電阻：Max 每條線 50 Ω

電阻值：可在限制范圍內以 0.1 Ω 為單位自由編程

特殊功能：測量范圍縮放，可調節

連接類型 電位計，2 線、3 線或 4 線連接

3 線制或 4 線制連接時，每線傳感器線路電阻 ≤ 50 Ω

2 線連接時，線路電阻 ≤ 100 Ω

電阻值 以 0.1 Ω 為單位在限制范圍內自由編程

特殊功能 測量范圍縮放，可調

類型、分辨率：64 × 96 像素點陣 LCD 顯示屏

亮度設置：可在設備上調節對比度，可通過超時關閉背景照明

電源電壓：直流 24 V，+10/-15 % 或交流 110 至 240 V，+10/-15 %，48 至 63 Hz

耗電量電壓為 240 V 時：Max 3 W，10 VA 3 W，10 VA

電源電壓為 24 伏時：Max 3 W，10 VA 3 W

輸入和輸出導線截面：Max. 2.5 mm²，導線或帶套管的絞線

電氣安全：符合 DIN EN 61010-1，過電壓類別 lll，污染等級 2

采樣率：500 毫秒

輸入濾波器：數字濾波器，2 階；濾波器時間常數可設置為 0 至 100 秒

操作/儲存溫度范圍：-10 至 +70 ℃ / -20 至 +80 ℃

耐氣候條件：≤ 85 % 相對濕度（年平均值），無凝露

Max海拔：2000 米

外殼材料類型：塑料外殼，聚碳酸酯（室內使用）

可燃性等級：UL94 V0

電氣連接：通過可插拔螺絲端子

電纜：在工作條件下，連接器的溫度可能超過 60 ℃

這會破壞連接線的電纜隔離。

電纜耐溫：80 ℃

安裝導軌：35×7.5 mm

符合標準：DIN IEC 60715

近距離安裝：允許

安裝位置：垂直

保護類型：IP20，符合 DIN EN 60529 標準

重量（帶螺絲端子）：約 200 g

食品和飲料、水和廢水、鐵路技術、熱加工技術、供暖和空調技術、造船工業、可再生能源
