Trendmaster Pro 是一種創新型在線振動監測系統，可將數百個傳感器和測量點連接到單電纜傳感器網絡。然后，它將全波形和頻譜數據傳輸?shù)轿覀兊?System 1 軟件，該軟件具有直觀的界面，可用于跟蹤、報警和分析機器行為。這種在線狀態監測系統經過優化，可經濟有效地監測中等重要程度的機器，即不需要立即停機保護，但基于便攜式設備的月度監測無法滿足其要求的機器。該系統的一大亮點是適用于危險的環境（如爆炸性氣體）。該系統支持多種傳感器類型，包括振動（加速度、速度、位移）、溫度（熱電阻和 K 熱電偶）、壓力、過程變量（20 mA、5 V）、堆棧緩沖輸出。每個傳感器接口模塊提供 2 個測量通道。

動態掃描模塊 - DSM 部署在工廠各處，可接受一至六根傳感器總線電纜，形成分布式狀態監測傳感器網絡。

頻繁輪詢 - 每條總線上的傳感器每隔幾分鐘輪詢一次，使系統能夠從數千個連接的傳感器點收集數據。

安裝和硬件成本低 - 創新的架構采用點對點布線，而不是將所有現場布線全部連接到中央位置。

149776-01 備用 10/100 Base T 以太網通信卡。

149776-02 備用光纖以太網通信卡。

149787-01 備用 TIM 線路輸入卡

149833-01 空白插槽蓋

02200794 +24 V 電源

162003 連接 DSM 的電源

162003 電源至 DSM 線束

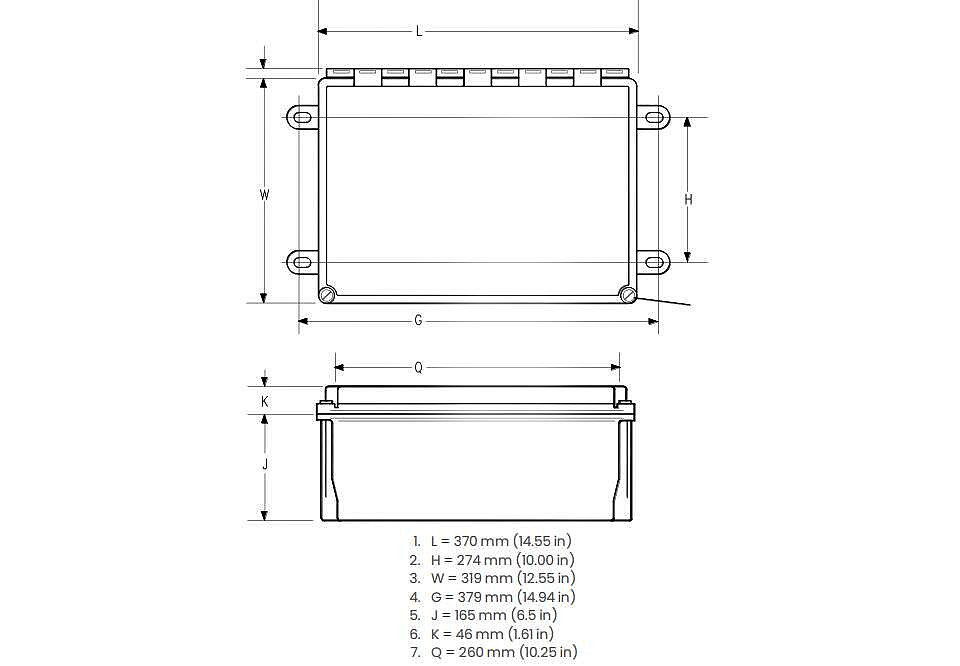

162222-01 防風雨外殼

161692 TIM 線路浪涌保護器插頭，還需要部件 161693

161693 TIM 線路浪涌保護器底座，還需要部件 161692

03839240 TIM 線路電纜密封件，5.1 至 6.7 毫米（0.20 至 0.27 英寸）

162261 Trendmaster_DSM SPA 電纜，與 162560 配接

162560 SPA 5 位 DIN 導軌接線板。 與 162261 配接

43501 低壓電纜密封件

163723 EMI 鐵氧體控制器。 用于圓形電纜

164466-01 以太網組件規格

172555 Modbus 串行至以太網橋接器

162459-01 Trendmaster Galvanic 絕緣器

149823 Trendmaster_DSM 使用手冊.

Bently手冊：包含所有Bently手冊、FWD、應用說明和安裝指南的客戶DVD，提供所有可用語言版本

產地：美國

輸入電壓：位于通信卡上的電源連接器。20 至 30 伏直流

Max輸入功率：18 W

保險絲額定值：1 A慢速熔斷；10/100 TX 銅以太網卡（149776-01）

狀態 LED：三色 LED 通過顏色和閃爍率組合顯示 DSM 和輸入模塊的狀態

鏈接/活動 LED：三色 LED 指示網絡鏈接狀態

連接器類型：RJ45

通信

DSM 至系統 1：用于初始化的 TCP/IP UDP

Modbus：與或不與系統 1 一起運行

Modbus 通過 TCP/IP Max 6 個客戶端 0.5 秒響應時間

波特率：10 Base T 或 100 Base TX，自動協商

電纜長度：100 米（328 英尺）；5 類，雙絞線；100 FX 光纖以太網卡 (149776-02)

狀態 LED：三色 LED 通過顏色和閃爍率組合顯示 DSM 和輸入模塊的狀態

鏈路/ACT LED：三色 LED 指示網絡鏈路狀態

連接器類型：MT-RJ

通信

DSM 至系統 1：用于初始化的 TCP/IP UDP

Modbus：與系統 1 或不與系統 1 一起運行

MODBUS 通過 TCP/IP 多達 6 個客戶端 0.5 秒響應時間

操作協議：TCP/IP，BN 協議 UDP 僅用于初始化

波特率：僅 100 基本 FX

電纜長度：400 米（1312 英尺）；多模光纖電纜（半雙工）；2000 米（6562 英尺）；多模光纖電纜（全雙工）

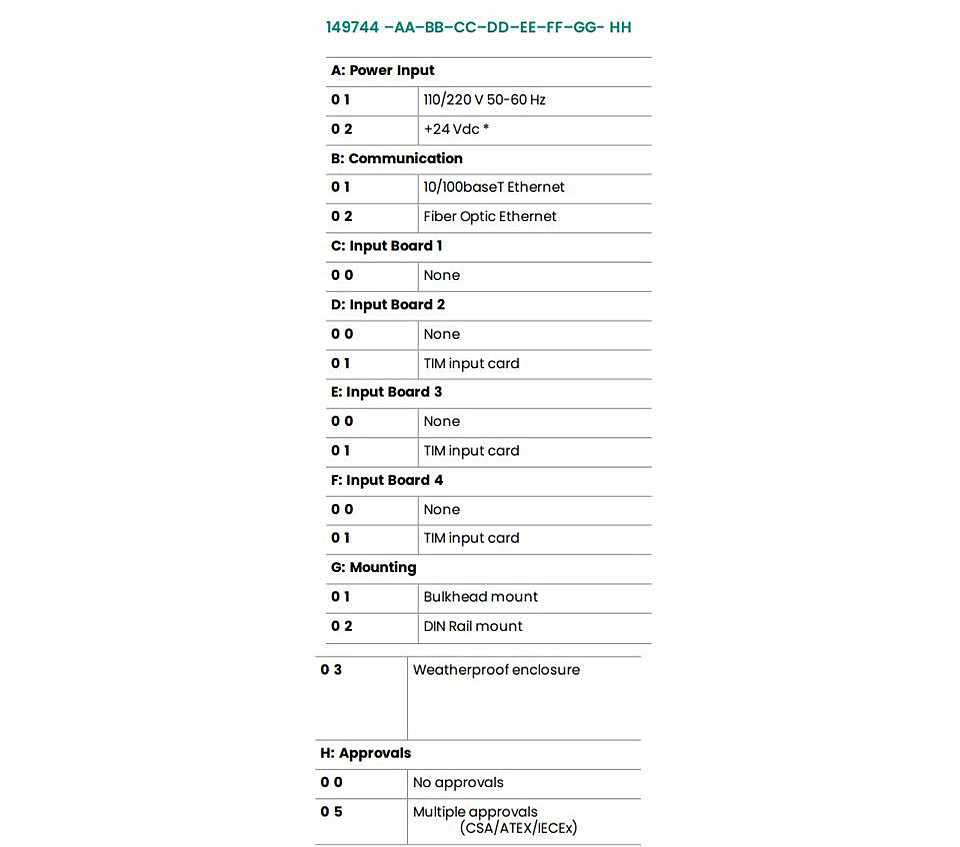

電源輸入：110 / 220 V；50 至 60 Hz

通信：10/100baseT 以太網

輸入板 2：TIM 輸入卡

安裝：DIN 導軌安裝

石油、天然氣、采礦、紙漿、造紙、鋼鐵、可再生能源發電、化學加工
