Orbit Distributed Condition Monitoring (DCM) 是 Bently Nevada 面向所有工廠機械資產平衡的邊緣監控和資產管理解決方案。Orbit DCM結構緊湊、網絡防護、易于安裝，可通過增加通道數和支持傳感器類型實現優化的狀態監測解決方案。其功能可滿足當今的機器應用要求，并支持未來的資產健康計劃。它與 System 1 軟件的無縫連接為全廠機械管理或通過 Cordant Asset Health 實現全車隊管理提供了一個創新的單一生態系統。

結構緊湊，易于安裝

網絡防護（IEC 62443），內置篡改檢測功能

16 通道同時數據采樣

可配置通道支持各種傳感器

4 個用于同步采樣的按鍵信號通道

支持與單臺 PC 或網絡一起使用

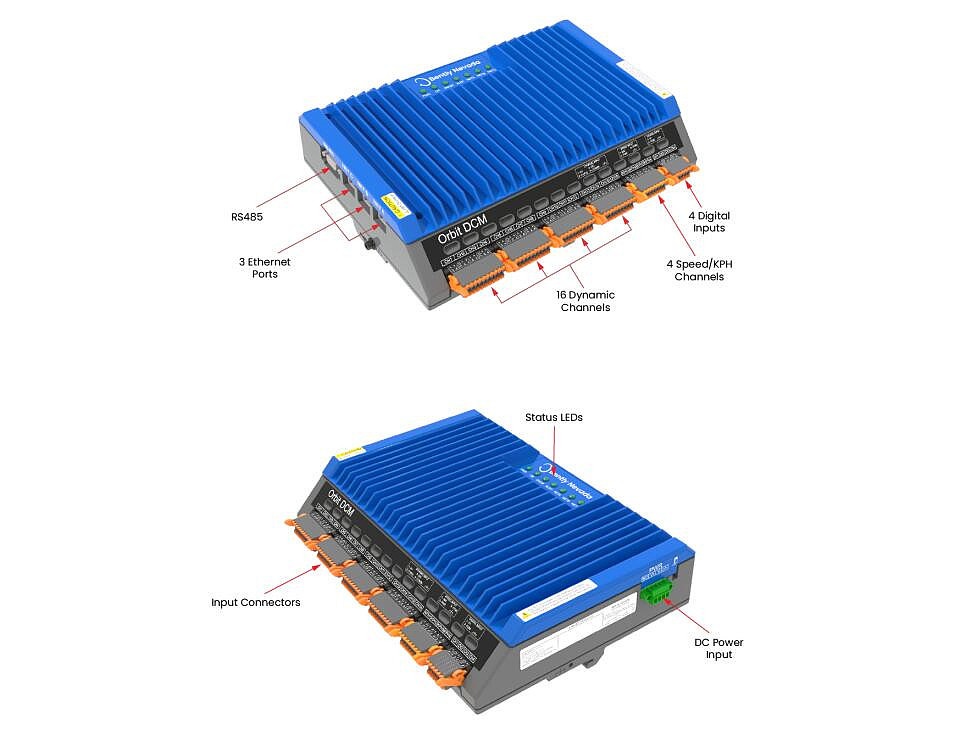

3 個有線以太網連接

用于串行通信的 RS485 接口

24 位高精度 A/D 轉換

通信中斷時的離線數據存儲

支持 2 線 IEPE/ICP 加速計 (10mA)

每個通道有多個用戶可配置的波形

帶報警和事件的可配置設定點

基于機器運行狀態的數據存儲和報警

支持 Modbus（服務器和客戶端）（RTU、TCP）

60X/XPS01：24 VDC、240 瓦工業電源

178M6853：NEMA 4X/IP66 WP 外殼

138131-AAA：CAT5 電纜

AAA 長度可選：3、6、10、25、40、50、75、85、100、120、150、220、250、320 英尺

175M5868：Orbit DCM 用戶指南

175M6282：Orbit DCM 現場接線圖

60X/CFG：Orbit Studio 配置軟件

產地：美國

動態通道總數：16

信號范圍：+22 V 至 -22 V；+10 V 至 -10 V

動態范圍：108 dB @ fs = 102.4 ksps

A/D 采樣：102.4 ksps

帶寬：0 至 40 KHz

精度 AC（直接 pk，均方根）：相對滿量程的 1.5 %

直流精度（間隙、偏置）：相對滿量程的 2.5 %

輸入阻抗：100 KΩ

IEPE 傳感器：10 mA 供電，0 至 20 V

KPH 通道總數：4

信號范圍：3.5 V 至 -23 V；50 V 至 +50 V（磁拾音器）

輸入阻抗：10 KΩ

轉速范圍：1 至 120,000 RPM；每轉支持多個事件，Max 20 kHz

1 至 100 RPM 時轉速精度：± 0.1 RPM

100 至 10,000 RPM 時轉速精度：± 1 RPM

轉速＞10,000 RPM 時精度：0.1 %

每轉事件數 (EPR)：1 至 5,000（可配置）

輸入頻率：Max 30 kHz

自動閾值：用于任何轉速超過 3 RPM 的輸入，每轉 1 個事件

按鍵脈沖寬度：≥10 μs

石油、天然氣、采礦、紙漿、造紙、鋼鐵、可再生能源發電、化學加工
