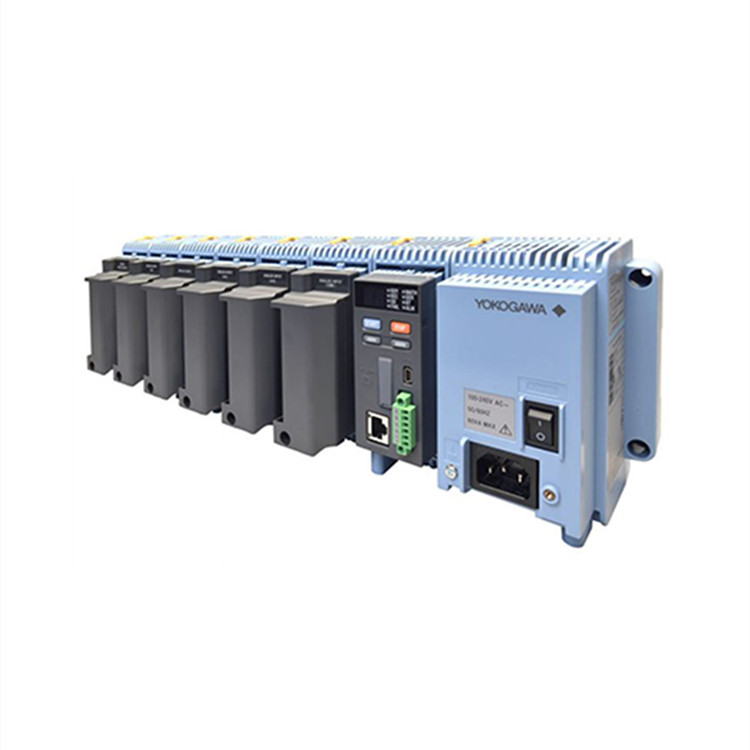

工業流程通常采用多個數據采集系統來監控資產和設施基礎設施的健康狀況。這些系統既可以是獨立的，也可以作為節點構建在更大的自動化拓?fù)浣Y(jié)構中。GM10 是一種可擴展的模塊化塊 I/O 數據采集系統和數據記錄平臺，其設計便于安裝和維護，無需編程。 它支持基于網絡的遠程配置，或通過藍牙連接進行無線配置和監控。該設備可安裝在 DIN 導軌上、墻壁上或作為獨立的桌面應用。YOKOGAWA GM10 具有高可靠性和測量精度。此外，多種通信協議可確保與您的網絡架構兼容。

10 通道通用輸入模塊可測量直流電壓、熱電偶、熱電阻和觸點輸入信號。還提供 16 通道數字輸入模塊和繼電器輸出模塊

支持 PID 和程序控制（每個系統多達 20 個回路）

網絡應用程序可通過瀏覽器進行遠程操作和監控

設定點程序控制功能（高達 99 個模式）

用戶可以在一個 GM 系統上選擇兩種不同的掃描時間間隔

920 MHz 頻段無線通信（選件）

從遠程 I/O（其他 GM10、UT32A 或 UT52A）輕松無線獲取和記錄數據

無線傳輸測量數據至 GX20 或其他 GM10

每個系統多達 420 個通道

插拔鎖定模塊

易用性

基于網絡的實時數據查看

移動應用程序

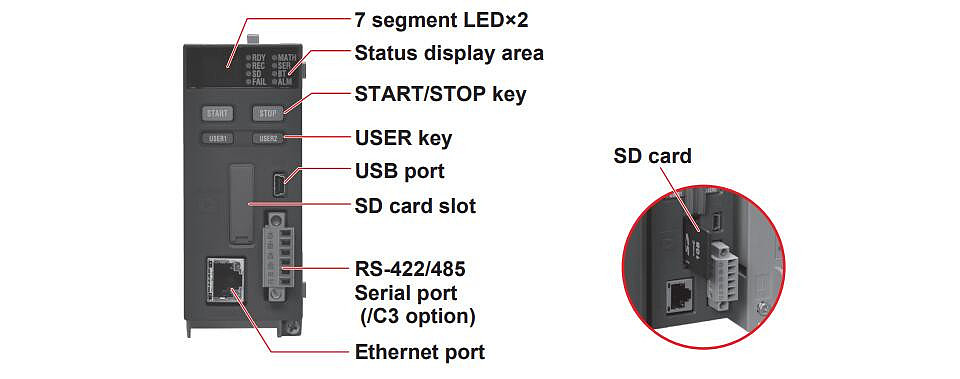

7 段 LED×2

狀態顯示區

啟動/停止鍵

用戶鍵

USB 端口

SD 卡插槽

RS-422/485 串行端口（/C3 選件）

以太網端口

SD 卡

狀態顯示區域：

項目 LED 顏色 說明

RDY 綠色 系統正常指示

REC 綠色 記錄狀態

SD 橙色 SD 卡訪問狀態

FAIL 紅色 系統錯誤指示

MATH 綠色 計算狀態

SER 橙色 串行通信狀態

BT 橙色 藍牙通信狀態

ALM 紅色 報警狀態

產地：日本

內部存儲器：500 MB

Max輸入/輸出通道

單機配置：0 至 100

多機配置：0 至 100

采集數據分配數：300（分配給通信通道）

多批次數量：Max 6 個

批次單次操作：內存啟動/停止、數學復位、信息寫入

批次概覽操作：計算啟動/停止、報告啟動/停止、手動采樣、設置數據保存/加載

掃描間隔：500 ms、1 s、2 s、5 s（所有批次通用）

數據類型：僅顯示或事件 觸發模式不適用于事件數據

記錄時間間隔：所有批次通用

數據文件：為每個批次創建的顯示或事件數據文件

顯示組數：每個批次Max 6 個

每組通道數：20

批次單設置：組、行程行、文件頭、數據文件名、文本字段、批號、批號

兼容標準：Bluetooth Ver 2.1+EDR

兼容配置文件：SPP（串行端口配置文件）

載波頻段：2402 至 2480 MHz

信道間隔：1 MHz

信道數：79

通信距離：約 10 米（取決于操作環境）（2 類）

協議：專用協議

Max終端設備注冊數： 8（樣式 1）、10（樣式 2）（多配對）

能源監測系統、高耐壓應用、綠色制氫中電解槽的運行效率、電解槽電壓監控解決方案、薄膜制造設備的數據采集和監控、生產線能源監控、在常規監控中輕松添加時間監控、在現有監測系統中輕松添加測量點、硫化機應用、滅菌器應用、在遠離控制面板的狹小空間內添加測量點、油加熱器平均值控制、熱處理應用、車內環境測試和數據測量、監控潔凈室溫度、安裝現場啟動、使用帶外部連接功能（可選）的 SMARTDAC+ 對工廠進行多點遠程監控
