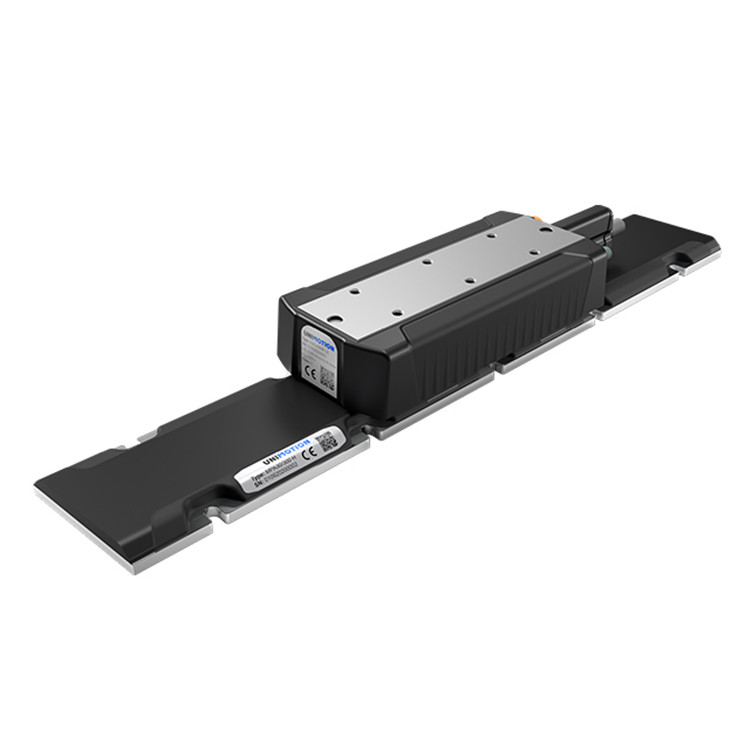

直線電機計算工具是一款在線應用軟件，可快速、輕松地選擇合適的產品，實現給定容量與價格之間的比率，并創建三維模型。直線電機驅動系統與傳統的線性單元相比，結構更緊湊、更準確、可重復性更高、速度更快、更堅固、更可靠、噪音更低，而且無需維護。直線電機也被稱為 “直接驅動 ”電機，因?yàn)樨?fù)載是直接耦合到電機上的。

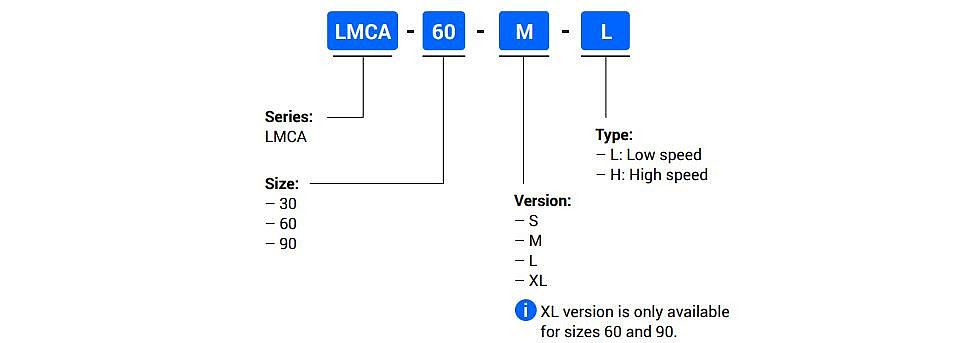

尺寸 30、60、90

持續力高達 1856 N

峰值力高達 4215 N

電源電壓高達 600 V 直流

繞組溫度高達 125 ℃

低齒槽力

適用于電纜鏈的電纜

安裝高度低

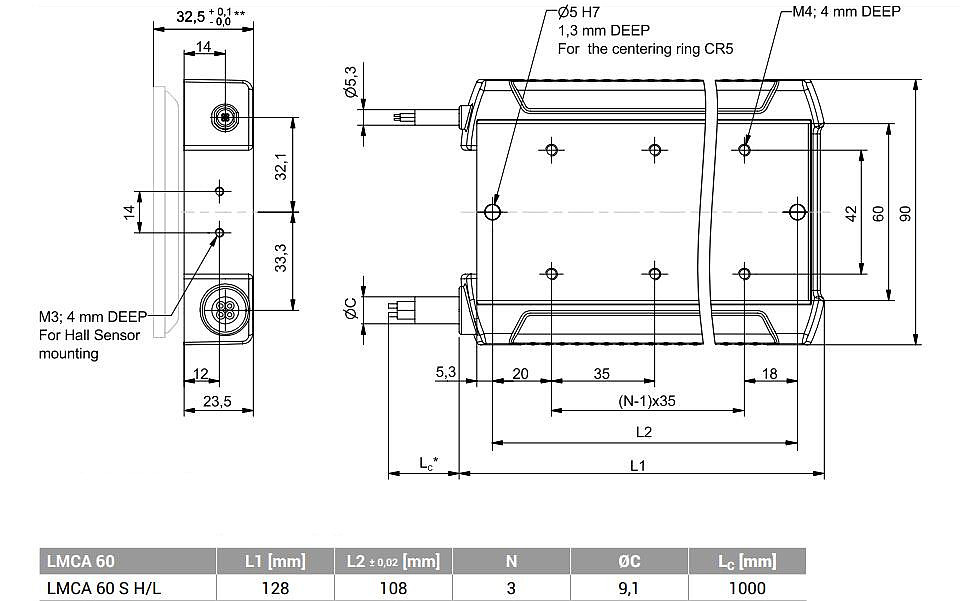

1 - 定心環孔

2 - 定位器本體

3 - 電源電纜

4 - 信號電纜

5 - 霍爾傳感器安裝孔

6 - 安裝孔

7 - 磁板

產地：斯洛文尼亞

Max供電電壓 電源電壓 V_DC：600 V (DC)

持續力 F_C：282 N

峰值力（1 秒） F_P：621 N

終力（0、5 s) F_U：783 N

磁鐵吸引力 F_A：1356 N

力常數 K_F：94.0 N/ARMS

電機常數 K_M：27.0 N/√W

反向電磁場相位常數 K_BEMF：54.4 V/(m/s)

持續電流 I_C：3,0 ARMS

峰值電流 I_P：9,0 ARMS

電流 I_U：15,0 ARMS

20 ℃ 時相位電阻 R₂₀：8.11 Ω

125 ℃ 相位時的電阻 R₁₂₅：11.46 Ω

感應相位 L_P：49.5 mH

電氣時間常數 t_C：6.1 mS

Max繞組溫度 T_max：125 ℃

Max 允許磁板溫度 T_magnet：90 ℃

熱時間常數 τ_th：88 s

熱電阻 R_th：0,68 K/W

散熱器熱電阻 R_{th_HS}：0.180 K/W

總長度 M_L：128 mm

總寬度 M_W：90 mm

總高度 M_H：23.5 mm

質量 m_m：1.4 kg

磁板重量 m_S：4.4 kg/m

導線橫截面 S_C：1.5 mm²

傳感器導線橫截面 S_SC：0.25 mm²

電纜長度 L_M：1000 mm

傳感器電纜長度 L_S：1000 mm

磁鐵間距 τ：30 mm

自動化行業、汽車行業、食品和飲料行業、加工行業、機器人行業、包裝行業、半導體行業、印刷行業、化工行業
