初級繞組的電壓按匝數比傳輸至次級繞組，并通過二極管 11a 和 11b 進行整流。扼流圈 12 與電容器 14 一起平滑電壓脈沖，從而產生一個略帶波浪的直流電壓，其平均值取決于輸入電壓和開關晶體管的通斷比。它通過濾波器 16 送入輸出端。輸出電壓通過傳感器線路輸入電壓控制電路 18，并與設定值進行比較。誤差信號通過光耦合器控制初級側開關晶體管的開關比例。為防止輸出電壓過高，電路 17 對輸出電壓進行內部監控，并在達到設定的限值時通過光耦合器阻斷初級開關晶體管。在大約 0.2 秒的延遲時間內，電路會自動恢復正常工作，以便在再次出現過壓時再次阻斷晶體管（"時鐘"）。外部過電壓不會因此而受到限制。分流器 13 為電子限流提供信號。當電流達到預設值時，它將作出反應。為確保動態穩定性，該電路的反應略有延遲，而初級電流限制器的反應速度快，以保護半導體。

150 Watt

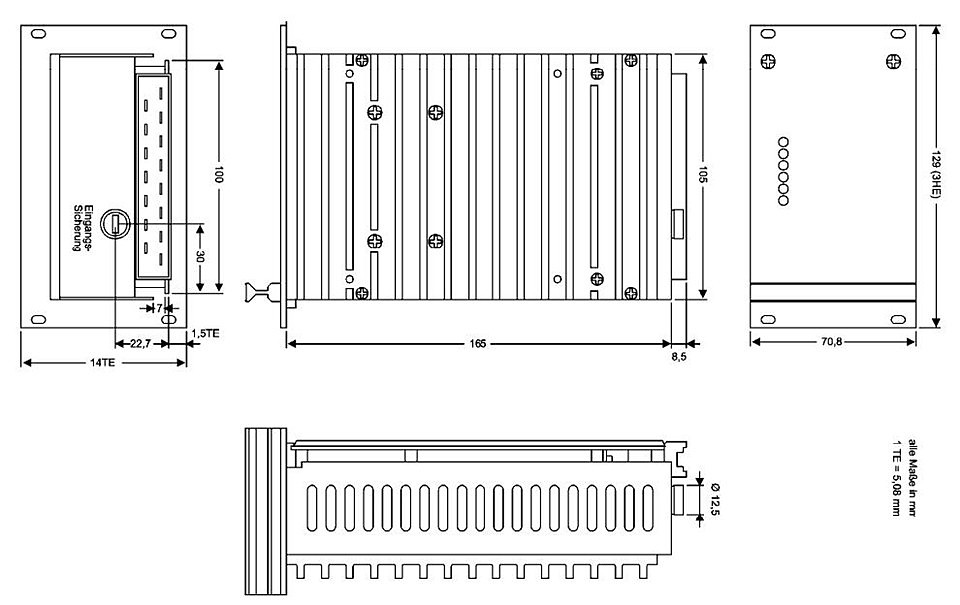

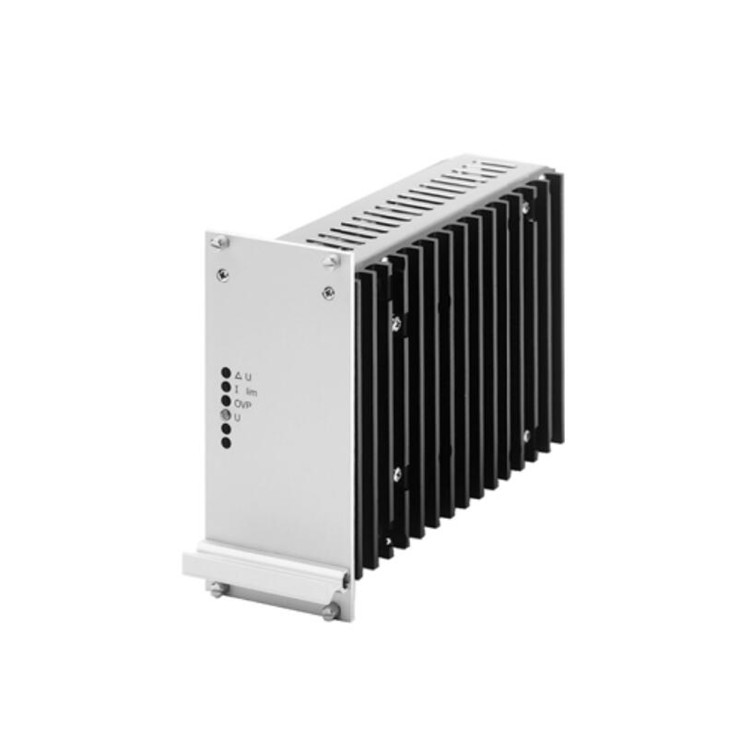

19 英寸插入式模塊

輸入、輸出、外殼相互絕緣

輸入中的浪涌電流限制器 (H)

反極性保護二極管 (L)

設置過壓保護 OVP：前面板上的微調器 110 至 130 % U_nom

過載：電流限制 UI 特性

設置電流限制：前面板上的微調器 80 至 110 % I_nom

傳感器電纜：取決于類型

設置電壓：前面板上的微調器

功能顯示：前面板上的 LED

U_on 時的關斷：固定設置 <95 % U_min；>105 % U_max

產地：德國

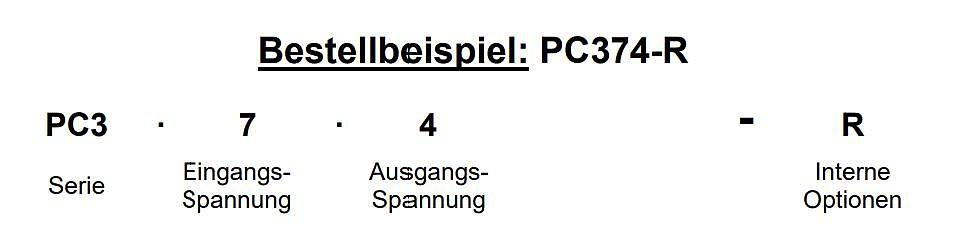

輸入電壓范圍：請參閱相應系列的表格

輸入頻率：40 至 70 Hz，可能為 16/400 Hz

功率因數：0.65 至 0.75 容性，依類型/負載而定

峰值系數：2.0 至 2.5（取決于類型）

涌入電流：Max 10 倍于額定電流

透過 NTC 限制，0.5 至 60 Ω，依類型而定

開路電流消耗：2 至 10 W 依類型而定

開機延遲：2 s

在230 VAC時旁路時間：15 ms

開關：≤ 95 %U_min；≥ 105 %U_max

高能脈沖：依據 EN 61000-4-5，安裝等級 3

爆裂：依據 EN 61000-4-4，嚴重程度 3

輸出電壓：可調

電壓調整率：0.1 %，直接在連接器處測量

負載調整率：0.2 %，直接在連接器處測量

可選 E、R、C：合計 2 % 或 1 V（每種情況下取較低值）

紋波：<1 % +30 mVss typ

控制時間至 ±1 %：典型值 2 ms

負載瞬態 10-90-10 %：典型值 6 %

開關接通/開關斷開過沖：無

過載保護：電子 - 可調 UI 特性，自動重現

過壓保護：電子 - 可調，時鐘頻率約為 5 Hz，自動重現，外部過壓

傳感器電纜：有

并行連接：選項 E、R、C

串聯連接：選項 U

溫度系數：典型值 0.02 %/℃

工作溫度范圍：-20 至 +70 ℃

電流減?。?45 至 +70 ℃ 時為 2.5 %/℃，無阻礙對流，如需強制冷卻，請咨詢（無自動減?。?/p>

儲存溫度范圍：-40 至 +85 ℃

濕度：75 % 無冷凝，>75 % 需要選件 T

效率/滿載：65 至 92 %

開關頻率：33 kHz；20 kHz

40 ℃ 時的 MTBF：取決于類型，根據 MiL-HDBK217 約 100000 小時，根據 SN 29500 約 2100FIT

結構/絕緣：根據 EN 61010

無線電干擾等級：根據 EN 55011 "A"，可選 "B"。

鐵路技術、固定和途中替代能源、控制技術、工業自動化、軍事應用
