輸入電壓通過保險絲 1、干擾控制濾波器 2 和整流器 3 到達初級開關系統。濾波器可降低反饋到供電系統的干擾電壓，NTC 電阻器 22 可限制浪涌電流?；仞佌鬏斎肟捎糜谶B接額外的存儲卡。230 伏輸入通過整流器直接為電容器 4 充滿電，而 115 伏輸入則介入電容器組合 4a/4b。與整流器配合，這就是電壓倍增器。轉換器在 "半橋電路 "中作為推挽式轉換器運行。開關晶體管 6a 和 6b 由控制電路 8 以可變的脈沖寬度周期性地接通和斷開。輸入電壓以交替極性出現在變壓器 5 的初級繞組上，分流器 7 為電子限流提供信號，以保護半導體免受過載。電路 10 監控輸入電壓。當達到規定的限值時，開關晶體管 6a 和 6b 將被禁用。一旦輸入電壓回到容差范圍內，系統就會自動恢復正常運行。

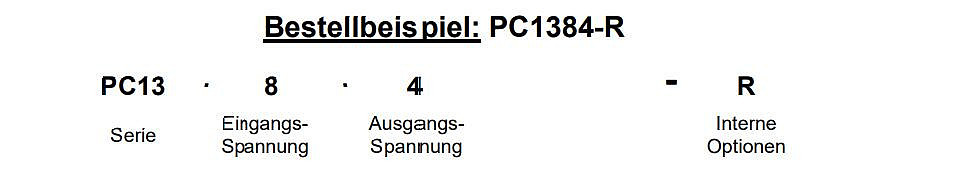

Max 400 瓦

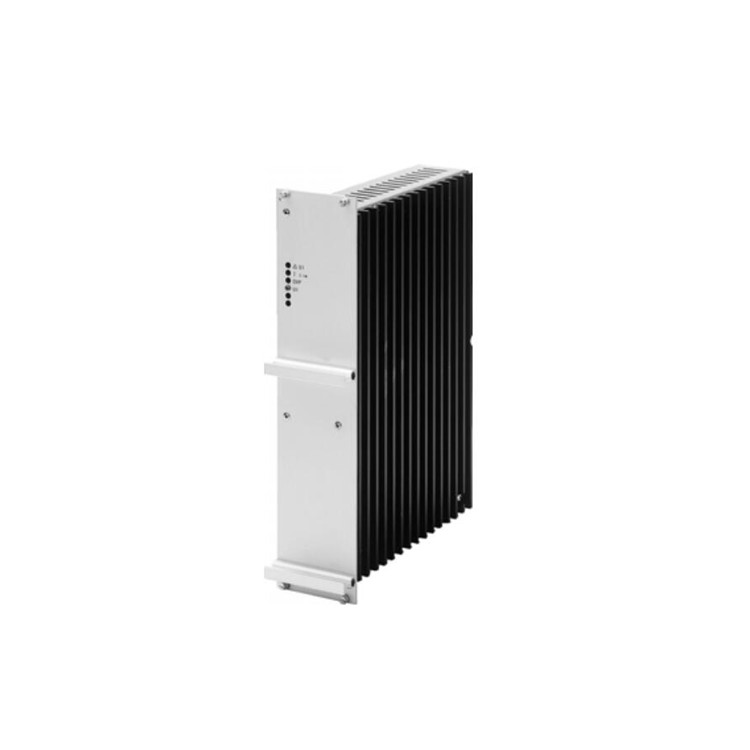

19" 插入式模塊

輸入、輸出、外殼相互絕緣

輸入中的浪涌電流限制器 (H)

設置過壓保護 OVP：前面板上的微調器 110 至 130 % U_nom

過載：電流限制 Ul- 特性

設置電流限制：前面板上的微調器 80 至 110 % I_nom

傳感器電纜：取決于類型

設置電壓：前面板上的微調器

功能顯示：前面板上的綠色 LED 指示燈

產地：德國

輸入頻率：40 至 70 Hz

功率因數：0.65 至 0.75 容性，與類型/負載有關

峰值系數：2.0 至 2.5（取決于類型)

浪涌電流：額定電流的 10 倍

通過 NTC 限制，0.5：60 Ω，與類型有關

開路電流消耗：2 至 10 W 與類型有關

開關接通延遲：2 s

在 230 VAC 時旁路時間：15 ms

開關接通/關斷：≤ 95 % U_min；≥ 105 % U_max

高能脈沖：符合 EN 61000-4-5，安裝等級 3

突發脈沖：符合 EN 61000-4-4，嚴重程度 3

輸出電壓：可調

電壓調節：0.1 %，直接在連接器上測量

負載調節：0.2 %，直接在連接器上測量

對于 E、R、C 選項：組合 2 % 或 1V（每種情況下取較低值）

波紋：<1 % +30mVpp

控制時間至 ±1 %：2 毫秒

負載瞬態 10-90-10%：典型值  6%

開關接通/開關斷開過沖：無

溫度系數：0.02 %/℃

工作溫度范圍：-20 至 +70 ℃

電流降低率：從 +45 至 +70 ℃ 降低 2.5 %/℃，無阻礙對流，如需強制冷卻，請咨詢（無自動降低率）

儲存溫度范圍：-40 至 +85 ℃

濕度：75 % 無冷凝，>75 % 需選 T

效率/滿載：65 至 92 %

開關頻率：33 kHz；20 kHz

鐵路技術、固定和途中替代能源、控制技術、工業自動化、軍事應用
