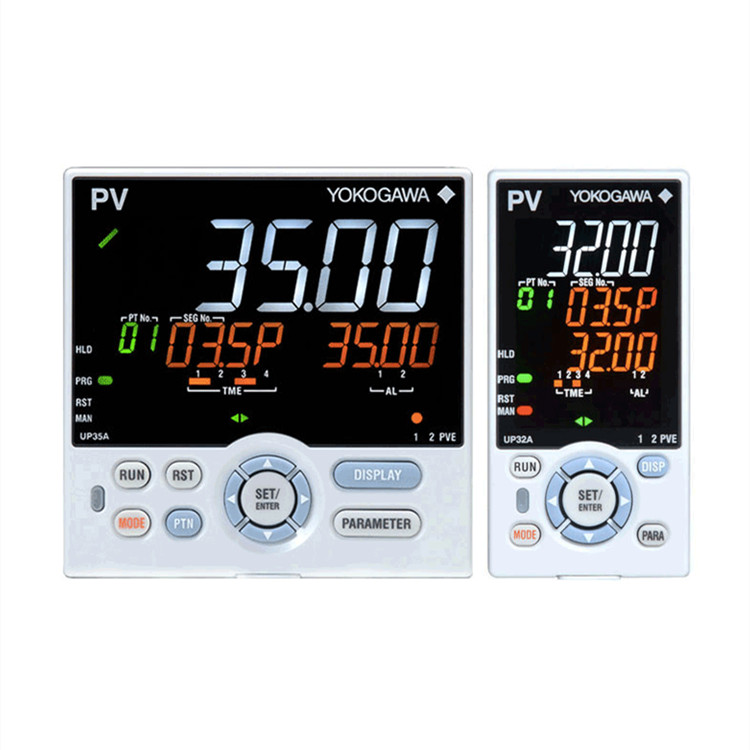

UP35A 是一款程序控制器，提供 4 種模式和 40 個程序段以及多通道觸點輸入/輸出。包括梯形序列功能。UP32A 是一種緊湊型程序控制器，可提供多達 4 種模式和 40 個程序段。包含梯形序列功能。

梯形序列控制

易于閱讀的 14 段大型彩色 LCD 顯示屏

參數文本滾動功能

可編程功能鍵

用戶可設置默認值

支持多種語言（英語、西班牙語、法語、德語）

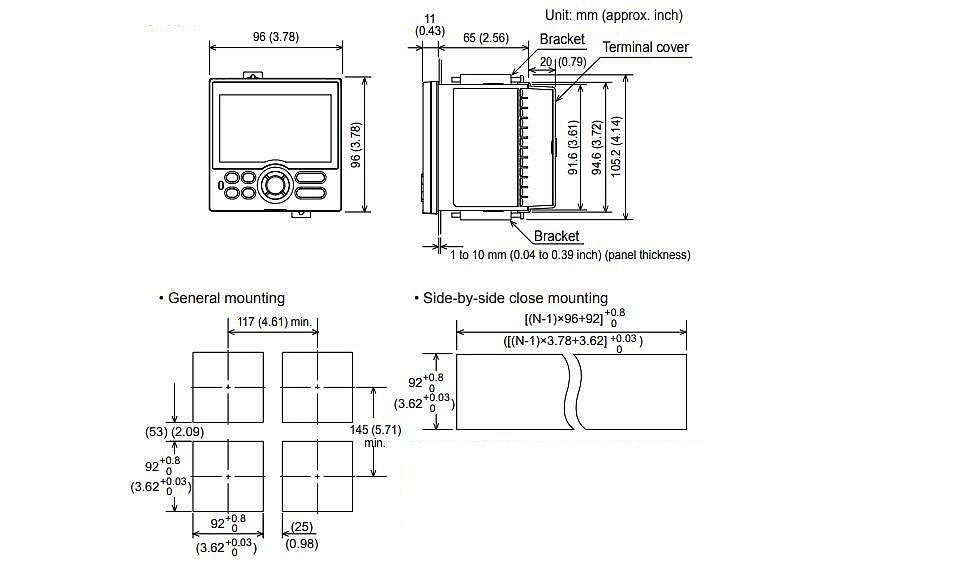

65 毫米深的緊湊型設計

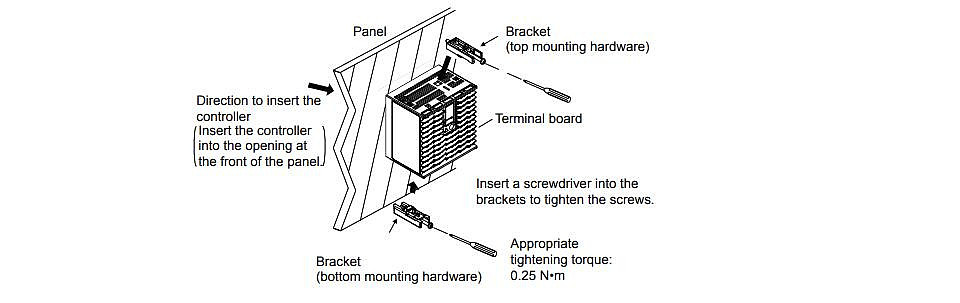

面板

插入控制器的方向（將控制器插入面板前端的開口中）

支架（底部安裝硬件）

支架（頭部安裝硬件）

接線板

將螺絲刀插入支架，擰緊螺絲

適當?shù)臄Q緊力矩：0.25 Nm

帶有梯形圖程序構建功能的 LL50A 參數設置軟件

X010  電阻模塊

產地：日本

輸入采樣（控制）周期：200 ms

設定：上刻度、下刻度和關閉

適用范圍：TC、RTD 和標準信號

燒損檢測：對于標準信號，如果 0.1 V 或 0.4 mA 或更低，則判定發生燒損

輸入偏置電流：0.05 µA（用于 TC 或 RTD）

測量電流（RTD）：約 0.16 mA

TC 或 mV 輸入電阻：1 MΩ 或以上

V 輸入電阻：約 1 MΩ

mA 輸入電阻：約 250 Ω

允許的信號源電阻

TC 或 mV 輸入：250 Ω 或更小

信號源電阻的影響：0.1 µV/Ω 或更小

直流電壓輸入：2 kΩ 或更小

信號源電阻的影響：約 0.01 %/100 Ω

RTD 輸入接線電阻：Max 150 Ω/線（三線之間的導體電阻應相等）

接線電阻影響：±0.1 ℃/10 Ω

TC、mV、mA 和 RTD 輸入電壓：± 10 V DC

V 輸入電壓：± 20 V DC

mA 輸入電流：± 40 mA

正常模式PSRR：40 dB 或以上（50/60 Hz 時）

共模PSRR：120 dB 或以上（50/60 Hz 時）

100 至 240 V AC電源頻率：可手動設置；也可自動檢測

24 V AC/DC電源頻率：可手動設置

參考結補償誤差：±1.0 ℃（15 至 35 ℃），±1.5 ℃（-10 至 15 ℃；35 至 50 ℃）

適用標準：JIS/IEC/DIN (ITS-90) for TC and RTD

網絡連接：以太網（Modbus/TCP）、RS-485 （Modbus/RTU、點對點、協調、PC-Link）、開放式網絡（PROFIBUS-DP、CC-Link、DeviceNet）

晶體管觸點輸出規格

輸出類型：集電極開路（SINK 電流）

Max輸出觸點額定值：24 V DC，50 mA

Min輸出時間分辨率：200 ms

用途：事件輸出、警報輸出、故障輸出等

前面板防護等級：IP66

保修期：3 年保修
