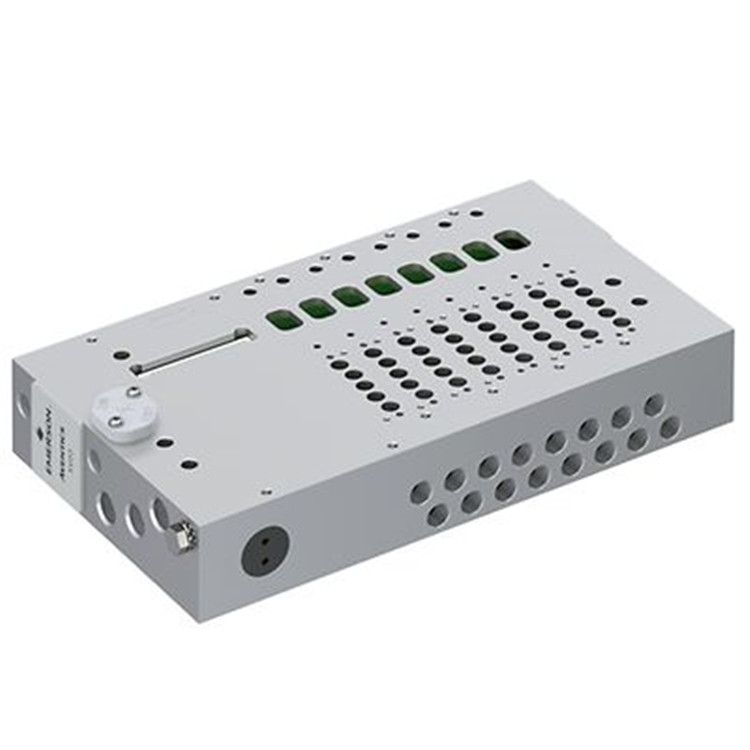

AVENTICS XV03 Compact 系列為緊湊型處理系統和復雜的自動化解決方案提供了可靠的基礎。它包括各種閥門功能和附件，以及滿足工廠自動化和其他行業所有要求的電氣連接。相關的 XVES 連接模塊可提供各種連接選項，從通過 D-SUB 或端子排的簡單直接控制到各種現場總線協議。我們的在線配置器可輕松配置包括附件在內的整套閥門系統，使其符合您的應用需求。

根據尺寸優化流量

通過在線配置器進行簡單靈活的定制配置

通過端子排、多極或現場總線連接進行廣泛連接

側面、底部和頂部等多個氣動連接方向

低能耗

多種附件，如截止閥、供給模塊、速度模塊和調節器

網絡服務器和診斷

全球供應和通用螺紋可滿足不同地區的需求

堅固的鋁制底板，可隨時進行機柜組裝

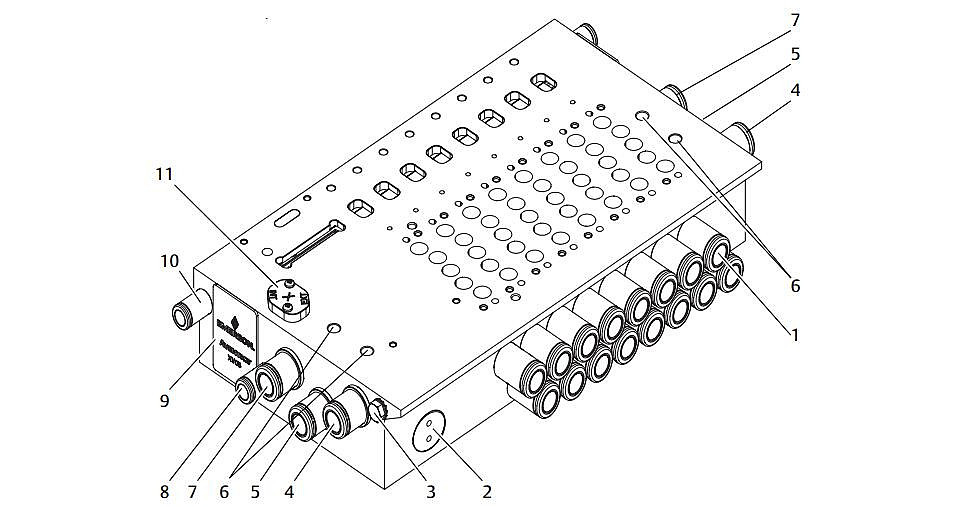

1 插頭連接

2 側面的螺釘，請勿松動

3 接地

4 帶插頭連接的連接 3

5 帶插頭連接的連接 1

6 通孔

7 帶插頭連接的連接 5

8 連接 X：帶插頭連接的先導通氣

9 貼紙，請勿撕下（IP 保護）

10 連接 R：帶插頭連接的先導通氣

11 連接 X 上的控制通氣罩

有關附件的信息，請參見 Emerson 商店中的產品頁面。

• 閥門

插入式并聯接線

插入式并聯接線

單線 - 單接線

- 并聯接線（交流多電壓除外）

單線 - 單接線

- 并聯接線（交流多電壓除外）

半直通閥 單接線

進料閥

止回閥

• 模塊

遮板

進料模塊

排放模塊

關閉模塊

維修模塊

壓力控制模塊

節流模塊

固定節流模塊

底板旋入式模塊

須在在線配置器中配置底板旋入式模塊

• 連接器：兼容底板配置

D-Sub，頂部 并行接線

D-Sub，側面 并行接線

彈簧端子 并行接線

總線耦合器 總線耦合器

產地：德國

產品類型：底板

Min工作壓力：-0.95 bar

Max工作壓力：8 bar

Min環境溫度：-10 ℃

Max環境溫度：50 ℃

Min介質溫度：- 10 ℃

Max介質溫度：50 ℃

介質：壓縮空氣

閥位數：42

外殼材料：鋁，陽極氧化

密封件材料：氫化丁腈橡膠

螺釘材料：不銹鋼

工作電壓：24 V

功率消耗：0,55 W/線圈（保持）

汽車、食品飲料、能源、包裝技術、鐵路部門
