MTJZ 系列包含 Z 軸線性單元，采用齒形皮帶傳動、集成式滾珠導軌系統和緊湊的尺寸。該線性單元具有高性能特點，例如在垂直應用中速度快、精度高和重復性好。

它們可以輕松組合成多軸系統。結構緊湊的擠壓鋁型材（6063 AL）帶有集成的零齒隙滾珠導軌系統，可實現高承載能力和循環，以高速移動較大的質量。與零齒隙驅動輪配合使用，可實現高扭矩、交變載荷、高定位精度、低磨損和低噪音。型材槽中的聚氨酯同步帶可保護型材中的所有部件免受灰塵和其他污染。此外，這里還可以使用簧片開關。驅動塊可安裝電機或齒輪箱外殼以及其他配件。驅動塊上的中央潤滑口便于對滾珠導軌進行再潤滑。對于 MTJZ 線性單元，可提供用于連接（或重新定向）電機或齒輪箱的各種適配選項。

Z 軸線性單元

齒形皮帶傳動、集成式滾珠導軌系統

速度快、精度高和重復性好

輕松組合成多軸系統

擠壓鋁型材（6063 AL）

高承載能力和循環

高扭矩、交變載荷、高定位精度

低磨損、低噪音

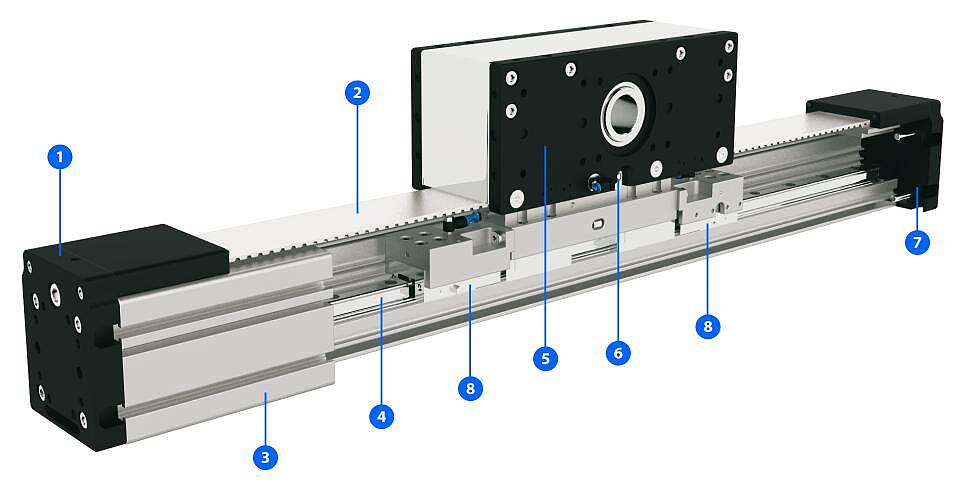

1 - 帶集成皮帶張緊系統的張緊端

2 - 帶鋼制張緊繩的 AT 聚氨酯齒形帶

3 - 鋁型材-硬質陽極氧化

4 - 線性滾珠導軌

5 - 帶滑輪、電機法蘭的驅動塊；內置磁鐵

6 - 中央潤滑口；兩側

7 - 帶集成皮帶張緊系統的張緊端

8 - 線性導軌的夾緊和制動元件

限位開關

連接元件

電機適配器

彈性聯軸器

產地：斯洛文尼亞

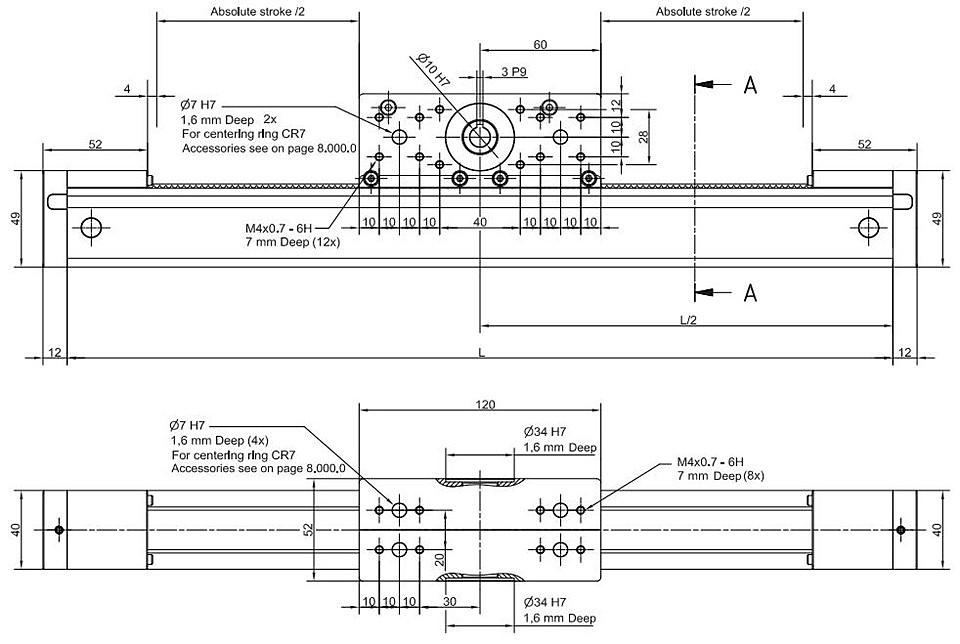

線性單元：MTJZ 40

驅動塊長度：120 mm

動態負載能力：4610 N

動態力矩 Mx：28 mm

動態力矩 My：120 mm

動態力矩 Mz：120 mm

驅動塊質量：0,95 kg

Max重復精度：± 0.08 mm

Max長度（版本 1）：1000 mm

Max長度（版本 2）：3000 mm

Max行程：（版本 1）792 mm；（版本 2）2792 mm

Min行程：25 mm

自動化行業、汽車行業、食品和飲料行業、加工行業、機器人行業、包裝行業、半導體行業、印刷行業、化工行業
