導塊設計特性，低安裝高度和特殊安裝高度（S 和 X），無法蘭的短型、標準型、長型和超長型（BS、BN、BL、BE），帶端面密封的標準密封選項

ISO2768-2L 中的切割長度公差 -0/+1,5

面磨公差 ISO2768-1M 和 ISO2768-2H

產地：斯洛文尼亞

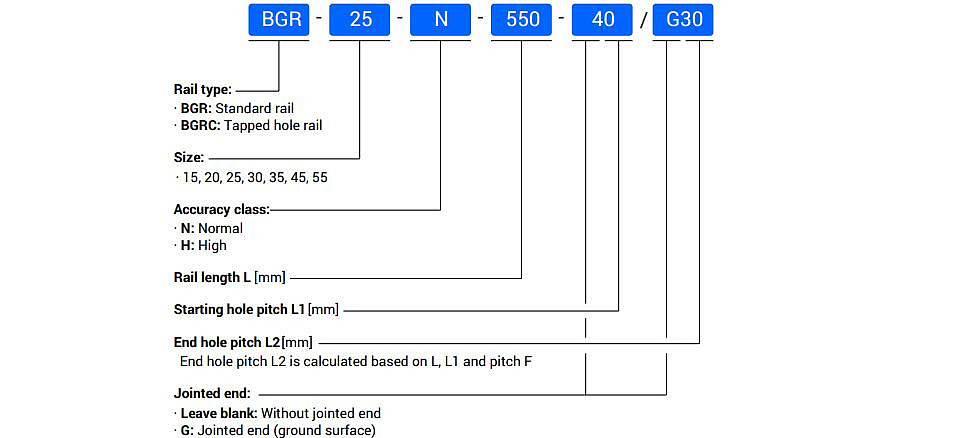

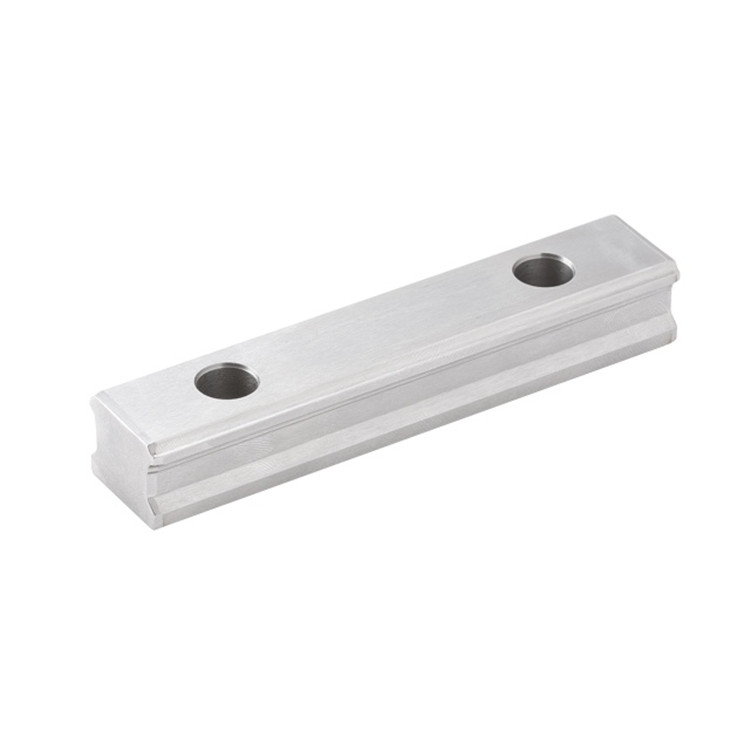

導軌類型：標準導軌

尺寸：15

精度等級：正常

導軌長度 L：550 mm

間距：60 mm

L1, L2min：5 mm

L1, L2max：55 mm

Lmax：3940 mm

型號：S15BS

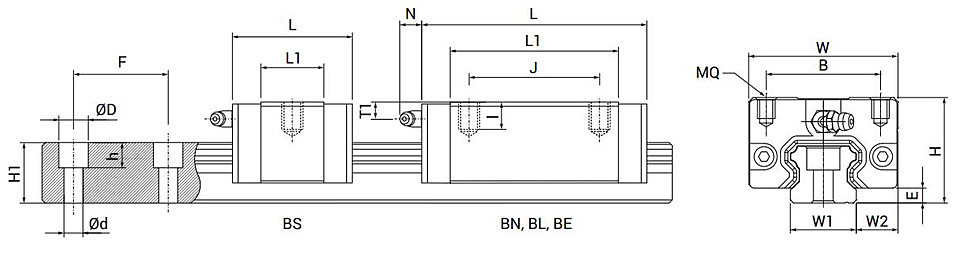

裝配尺寸

H：24 mm

W：34 mm

W2：9.5 mm

E：3. 4 mm

塊體尺寸

L：40.6 mm

B：26 mm

MQ：M 4

I：4.8 mm

L1：22.2 mm

Oil H：M4x0,7

T1：5.5 mm

N：5.7

軌道尺寸

W1：15 mm

H1：13.0 mm

F：60 mm

d：4.5 mm

D：7.5 mm

h：5.5 mm

滑塊重量：0.10 kg

軌道重量：1.28 kg/m

自動化行業、汽車行業、食品和飲料行業、加工行業、機器人行業、包裝行業、半導體行業、印刷行業、化工行業
