輸入電壓通過保險絲 1、干擾控制濾波器 2 和整流器 3 到達初級開關系統。濾波器可降低反饋到供電系統的干擾電壓，NTC 電阻器 22 可限制浪涌電流。回饋整流輸入可用于連接額外的存儲卡。230 伏輸入通過整流器直接為電容器 4 充滿電，而 115 伏輸入則介入電容器組合 4a/4b。與整流器配合，這就是電壓倍增器。轉換器在 "半橋電路 "中作為推挽式轉換器運行。開關晶體管 6a 和 6b 由控制電路 8 以可變的脈沖寬度周期性地接通和斷開。輸入電壓以交替極性出現在變壓器 5 的初級繞組上，分流器 7 為電子限流提供信號，以保護半導體免受過載。電路 10 監控輸入電壓。當達到規定的限值時，開關晶體管 6a 和 6b 將被禁用。一旦輸入電壓回到容差范圍內，系統就會自動恢復正常運行。

19 "機架

水冷

功率高達30000 W

產地：德國

電壓：a) 185 至 264 VAC；45 至 65 Hz；b)260 至 370 VDC（無 NTC）

EMV/HF 峰值：EN61000-4-5 安裝等級 3

EMC 突波：EN61000-4-4 等級 3

浪涌電流：NTC 7 Ω；10 A

浪涌延遲：7 秒

功率因數：0.75；2.5

在 185 V時空載/滿載電流：0.25 A / 9 A

過載時間：20 ms / 230 V

無線電干擾：A"根據 EN55011

熔斷器：外部熔斷體 10 AT 或自動 16 A "C 或 K" 需提供

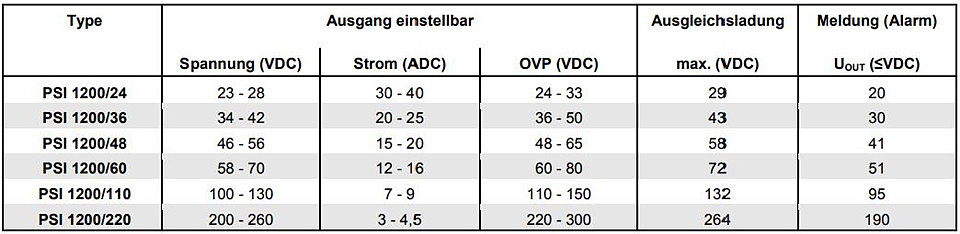

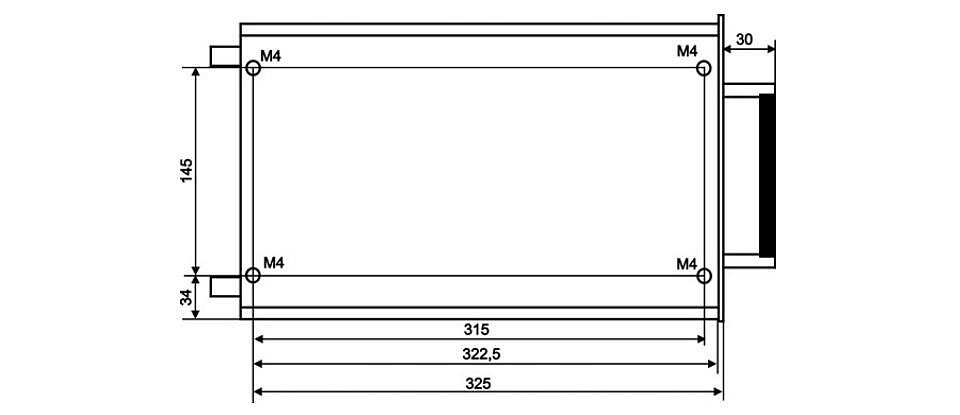

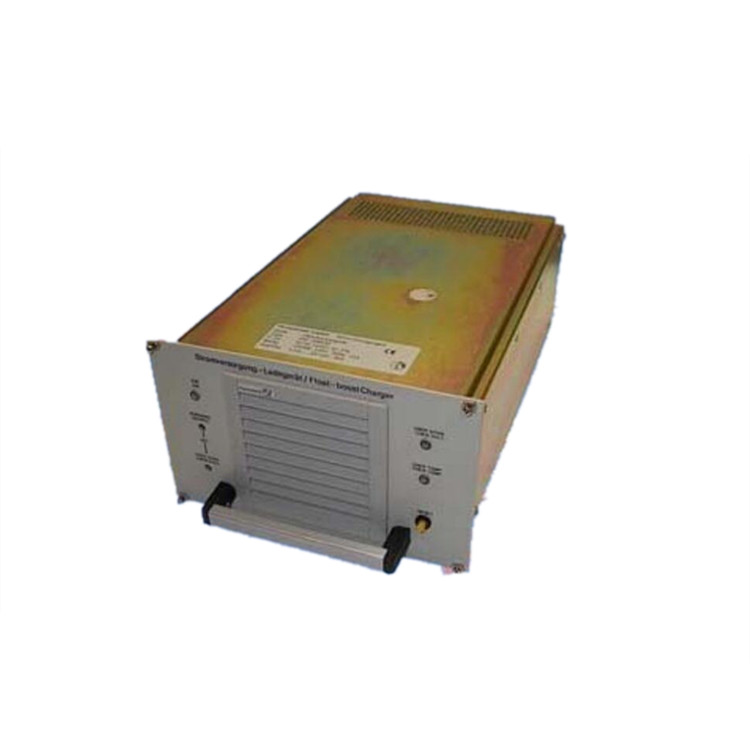

機械設計：19 "插入式模塊，3U，335 mm深

前面板：42TE/RAL 7032

連接器：2 x H 15 帶 DIN 41612

重量：約 5 kg

鐵路技術、固定和途中替代能源、控制技術、工業自動化、軍事應用
