輸入電壓通過保險絲 1、干擾控制濾波器和整流器到達初級開關系統。濾波器可降低反饋到供電系統的干擾電壓，NTC 電阻器可限制浪涌電流?；仞佌鬏斎肟捎糜谶B接額外的存儲卡。230 伏輸入通過整流器直接為電容器充滿電，而 115 伏輸入則介入電容器組合 4a/4b。與整流器配合，這就是電壓倍增器。轉換器在 "半橋電路 "中作為推挽式轉換器運行。開關晶體管 6a 和 6b 由控制電路以可變的脈沖寬度周期性地接通和斷開。輸入電壓以交替極性出現在變壓器的初級繞組上，分流器為電子限流提供信號，以保護半導體免受過載。電路監控輸入電壓。當達到規定的限值時，開關晶體管 6a 和 6b 將被禁用。一旦輸入電壓回到容差范圍內，系統就會自動恢復正常運行。

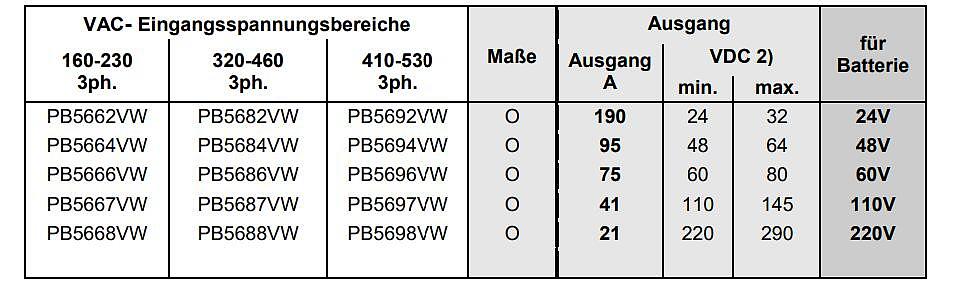

電池電壓輸出 60 VDC

輸出電壓高達 400 VDC

輸出電流 75 ADC

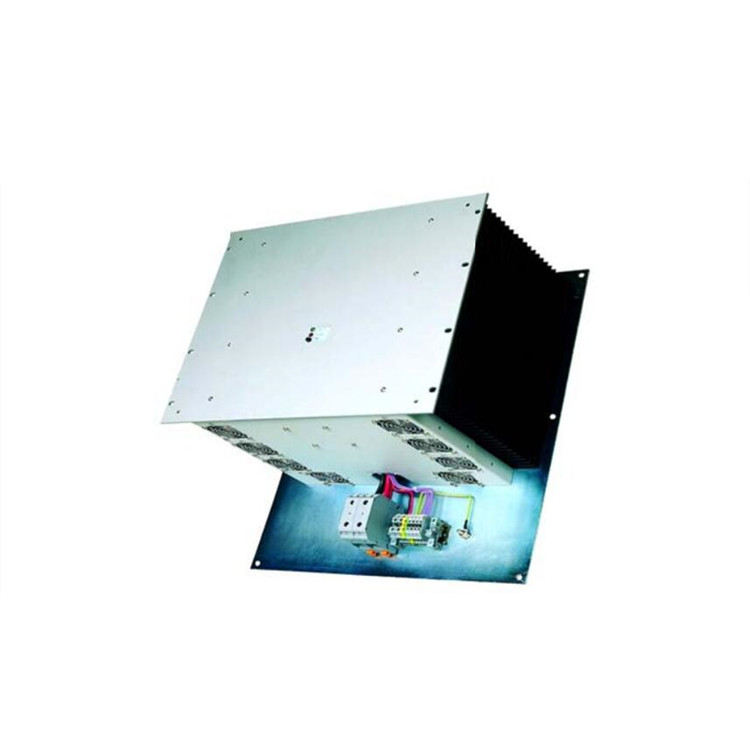

安裝在帶端子的安裝板上

尺寸（寬×深×高）約為 500 × 800 × 310 mm

設置過壓保護 OVP：前端后部頂部的微調器 110 至 130 % U_nom

過載：電流限制 Ul- 特性

設置電流限制：前端后部頂部的微調器 80 至 110 % I_nom

傳感器電纜：存在

設置電壓：前端后部頂部的微調器

功能顯示：前端綠色 LED

故障顯示：前端紅色 LED

U_Off 時的開關：過電壓 >5s

故障復位：前端按鈕

產地：德國

輸入電壓：3 x 160 至 230 VAC；3 相

輸入保險絲：MCB-35 A；3 極承載

輸入頻率：40 至 70 Hz；16 至 400 Hz

功率因數：約 0.7 容性

波峰因數：< 2.5

浪涌電流至 R：約 25 倍于額定電流

預連接保險絲/自動 K-特性：20 A

空載電流消耗：< 25 W

開關接通延時：1 s

過壓持續時間：5 ms 開關接通/斷開 ≤ 95 %U_min ≥ 105 %U_max

溫度系數：0.02 %/℃

工作溫度范圍：-20 至 +70 ℃

電流降低：從 +55 至 +70 ℃ 降低 2.5 %/℃（無自動降低）

冷卻：內部直流空氣

過溫保護：電子，關機 - 冷卻后自動恢復

儲存溫度范圍：-40 至 +85 ℃

濕度：<75 % 無冷凝，根據要求可能>75 %

效率/滿載：>88 %

開關頻率：20 kHz

40 ℃時的 MTBF：根據 MilL-HDBK217 標準約為 70 000h / 根據 SN29500 標準約為 2700FIT

鐵路技術、固定和途中替代能源、控制技術、工業自動化、軍事應用
